# Growatt MOD/MAX-sarja
Tämä kytkentäohje soveltuu Growattin MOD/MAX-sarjan inverttereille.
# Tarvittavat komponentit
- GEF Alusta
- GEF Virtalähde
- Tarvittava pituus välikaapelia, esim. KLMA / NOMAK
# Kytkentä
Alusta kytketään invertterin väyläliittimeen ja virtalähteeseen. Kytkennät menevät seuraavan taulukon mukaan:
| Alustan liitin | Growatt-liittimen pinninumero |
|---|---|
| RS485 A | 3 |
| RS485 B | 4 |
| Alustan liitin | Virtalähteen liitin |
|---|---|
| +12 - 24 VDC | +V |
| 0 V | -V |

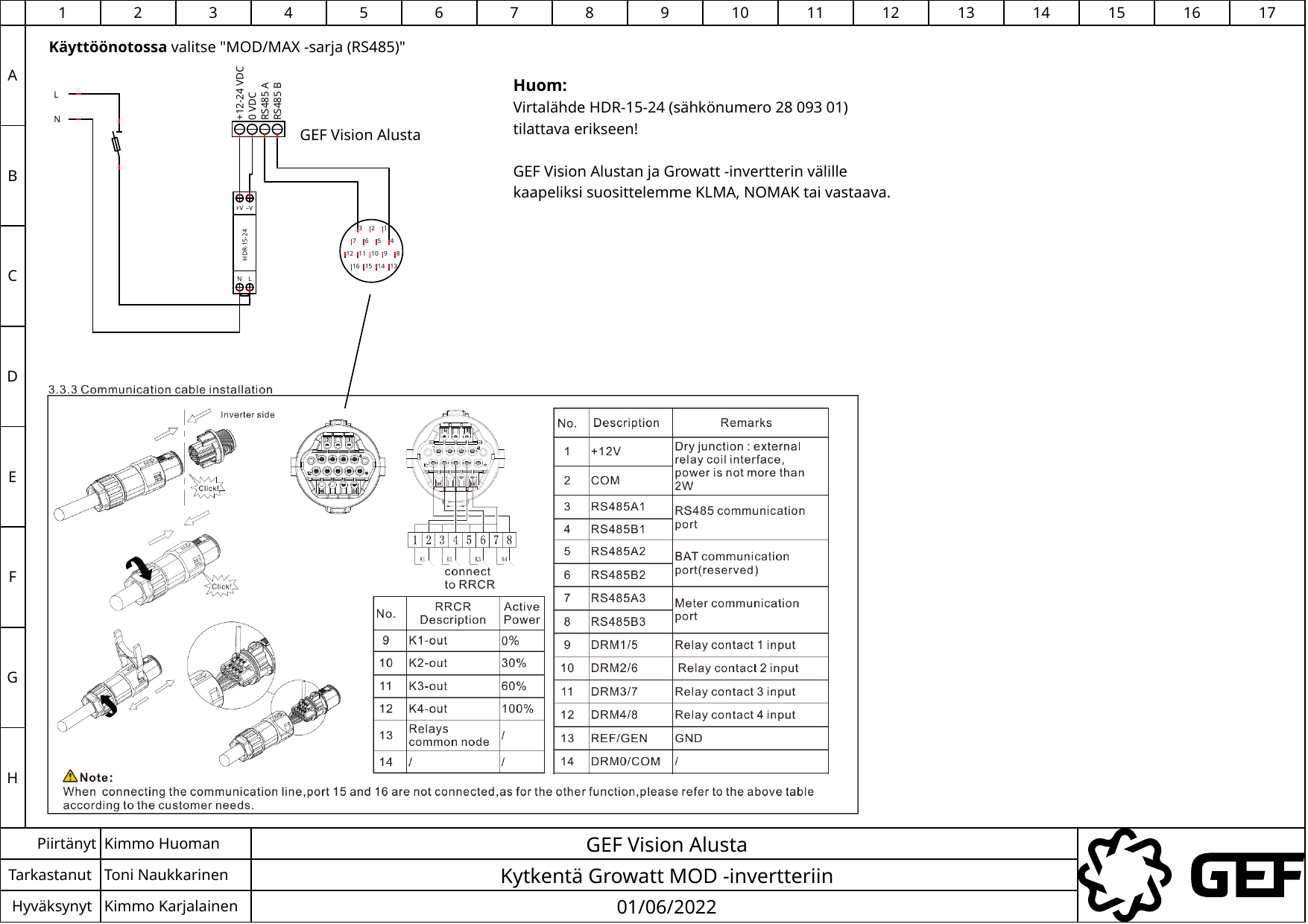

Kytkennät, sekä liittimen rakenne on esitetty oheisessa kytkentäkaaviossa. Kuva aukeaa suurempana uuteen ikkunaan klikkaamalla.
# Väyläosoitteet
Jos Alustaan liitetään vain yksi Growatt-invertteri, eikä kohteeseen asenneta GEF Kulutusmittausta ja/tai GEF Kulutusohjaus 6RO:ta, voi väyläosoitteen jättää oletusarvoon.

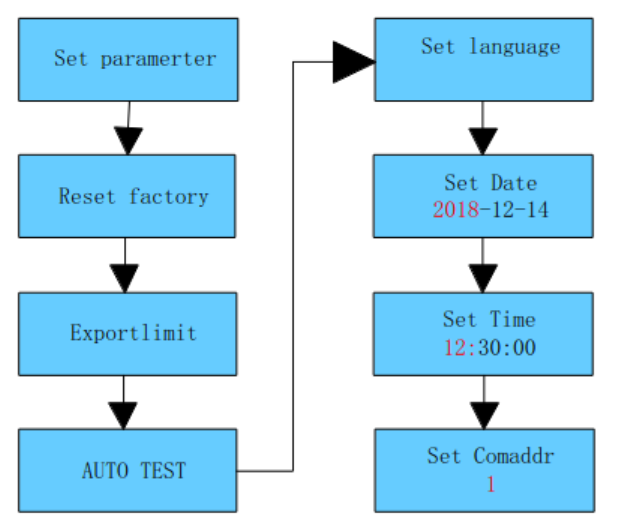

Jos Alustaan liitetään useampi Growatt-invertteri ja/tai GEF Kulutusmittaus ja/tai GEF Kulutusohjaus 6RO, tulee kaikilla laitteilla olla uniikki väyläosoite. Growatt-inverttereissä väyläosoite voidaan vaihtaa valikon kautta kuvan mukaisesti:
# Asetukset käyttöönottotyökalussa
- Valmistaja: Growatt
- Malli: Growatt - MOD/MAX -sarja (RS485)
- Unit: Invertterin väyläosoite (oletusarvo 1).
- Baudrate: Väylänopeus. Oletusarvo 9600, jos ei muutettu invertterin asetuksista.
