Fronius Symo Light

Alusta voidaan asentaa Symo-inverttereihin kahdella tavalla. Tämä vaihtoehto on yksinkertaisempi ja soveltuu myös inverttereille, joissa ei ole DataManager-korttia.

HUOM

Jos invertterissä on DataManager-kortti ja se halutaan liittää myös Froniuksen Solar.webiin, tee kytkentä Fronius DataManager -ohjeella.

Tarvittavat komponentit

• GEF Alusta

Kytkentä

1. Irroita invertterin alakansi ja tuo antennikaapeli läpiviennin kautta invertterin sisälle.



2. Kytke antennikaapeli Alustan antenniliittimeen
3. Ota Alustan sarjanumero ylös - tarvitset sitä käyttöönotossa.

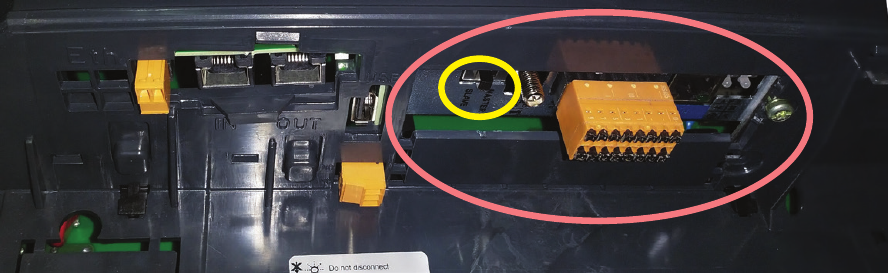

4. Jos invertterissä on DataManager-kortti (kuvassa ympyröity punaisella), aseta keltaisella ympyröity valintakytkin asentoon SLAVE.



5. Kytke Alustan mukana tullut liitoskaapeli Alustan Fronius RS422-liittimestä invertterin OUT-liittimeen (oikea, kuvassa 1.).
6. Aseta päätekappale invertterin IN-liittimeen (vasen, kuvassa 2.).

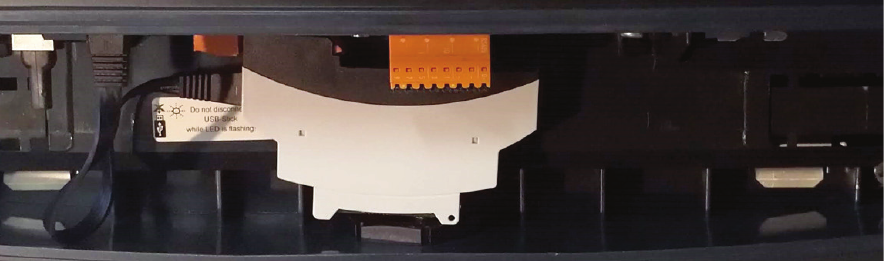

7. Jos Alustan kannen LED-valo on vihreä, asettele Alusta invertterin sisään ja kiinnitä alakansi. Varmista vesitiiveys.

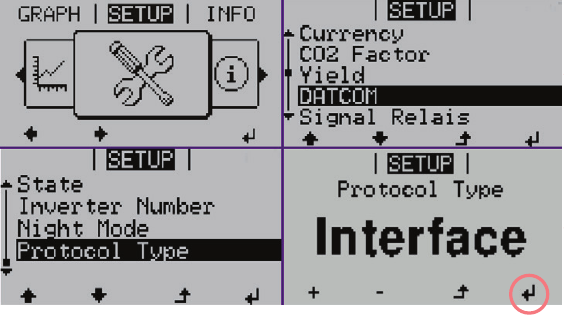

8. Vaihda invertterin kommunikaatioprotokolla valikon kautta: SETUP -> DATCOM -> Protocol Type. Aseta protokollaksi Interface. Vahvista valinta oikeanpuolimmaisella painikkeella.



VAROITUS

Jos ketjuun tulee useita inverttereitä, vaihda kullekin invertterille uniikki väyläosoite valikosta:

SETUP -> DATCOM -> Inverter Number

Väyläosoitteet määritellään Alustalle käyttöönotossa.

HUOM

Jos liität Alustaan useampaa, kuin yhtä invertteriä, kohta 5 muuttuu. Alustan liitoskaapeli kytketään ensimmäisen invertterin OUT-liittimeen. Ensimmäisen invertterin IN-liittimestä kytketään suoraankytketty CAT-kaapeli seuraavan invertterin OUT-liittimeen. Päätekappale tulee ketjun viimeisen invertterin IN-liittimeen.

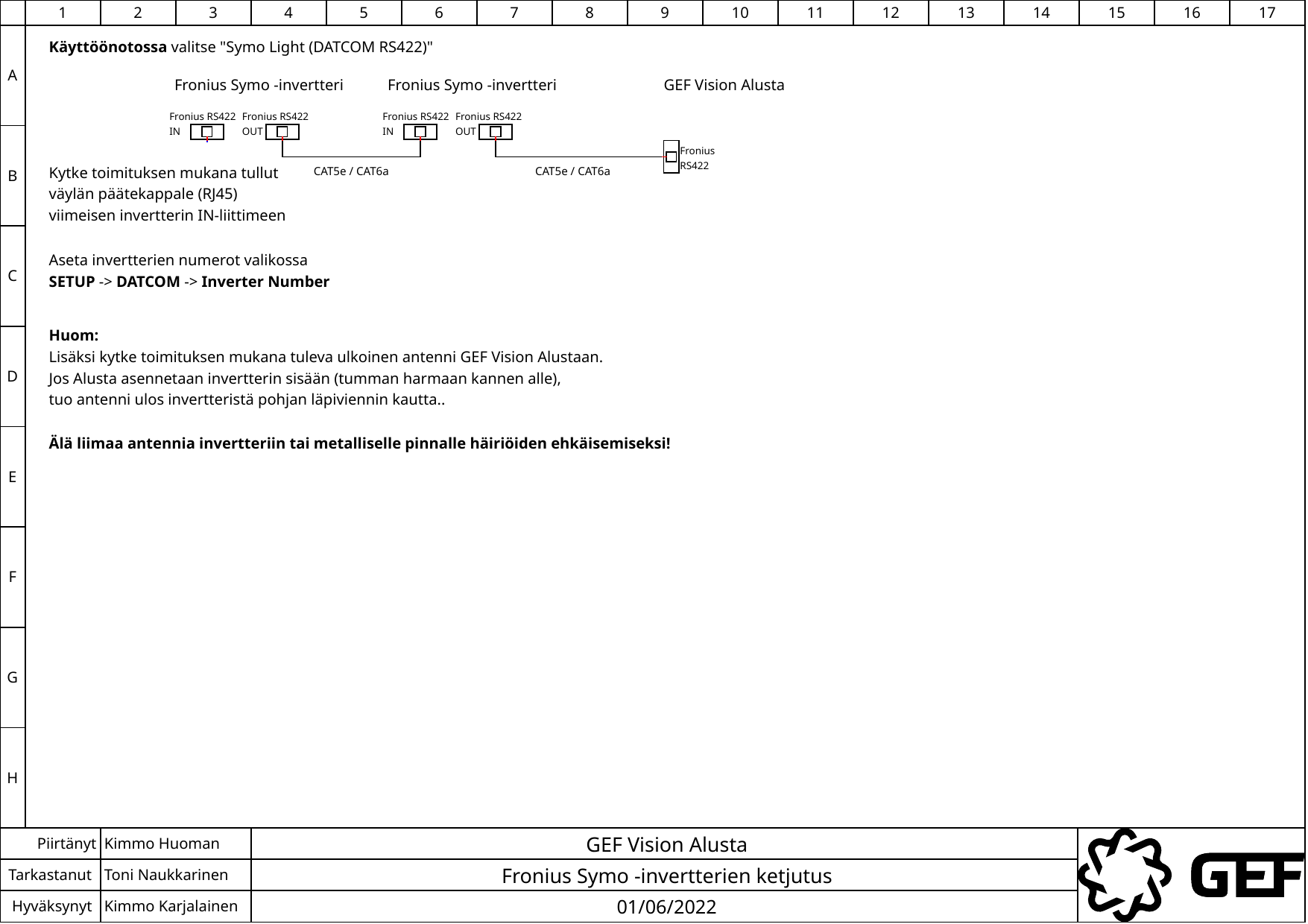

Ketjutuksen kytkentäkaavio (klikkaa suuremmaksi):

Asetukset käyttöönottotyökalussa

• Valmistaja: Fronius
• Malli: Symo Light (DATCOM RS422)
• Inverter number: Invertterin väyläosoite (oletusarvo 1). Voidaan muuttaa invertteristä: SETUP -> DATCOM -> Inverter number valikosta.
• Protocol type: DATCOM (oletusarvo).

Vianmääritys
