# Fronius Symo DataManager
Tämä kytkentävaihtoehto sopii inverttereille, joissa on DataManager-kortti ja Solar.web-toiminnallisuus halutaan säilyttää.
HUOM
Jos invertteriä ei kytketä Froniuksen Solar.webiin Fronius Symo Light -kytkentätapa on yksinkertaisempi.
# Tarvittavat komponentit
- GEF Alusta
- Tarvittava pituus välikaapelia, esim. KLMA / NOMAK
# Kytkentä

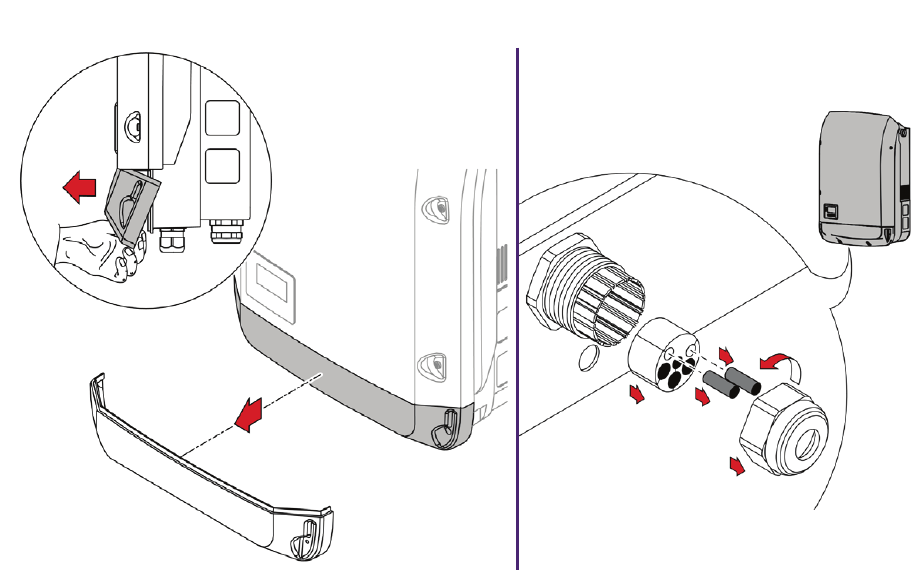

Irroita invertterin alakansi ja tuo antennikaapeli läpiviennin kautta invertterin sisälle.

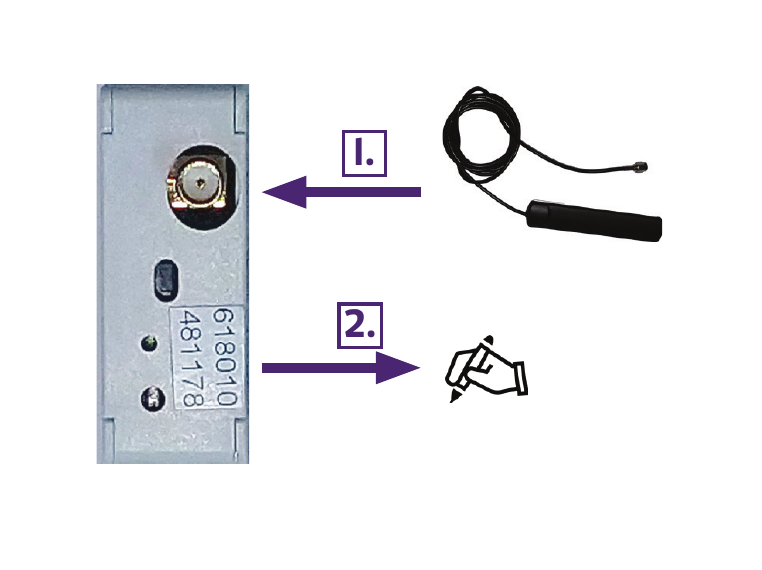

Kytke antennikaapeli Alustan antenniliittimeen
Ota Alustan sarjanumero ylös - tarvitset sitä käyttöönotossa.
Kytkennät tehdään DataManagerin oranssiin liittimeen. Alusta kytketään seuraavaksi:
| Alustan liitin | DataManagerin pinni |
|---|---|
| +12-24 VDC | + |
| 0 V | - |
| RS485 A | D+ |
| RS485 B | D- |
VAROITUS
Jos Alusta käyttää erillistä virtalähdettä, älä kytke liittimiä +12-24 VDC ja 0 V.
HUOM
Jos ketjuun tulee useita inverttereitä, kytke ne Froniuksen ketjutusohjeen mukaisesti. Jos muissa inverttereissä on DataManager-kortti, aseta MASTER/SLAVE -valintakytkin niissä asentoon SLAVE. Invertterissä, johon Alusta on kytketty, kytkin asetetaan asentoon MASTER.
Muista myös vaihtaa muille inverttereille uniikki väyläosoite valikosta:
SETUP -> DATCOM -> Inverter number
# Invertterin asetukset
Kirjaudu DataManagerin asetussivulle ja siirry asetussivulle Modbus. Syötä kenttiin seuraavat asetukset:
- Data export via Modbus: RTU
- Baud rate: 9600
- Parity: no
- String control address offset: 101
- SunSpec Model Type: float
- Demo mode: ei valittu
- Inverter control via Modbus: ei valittu

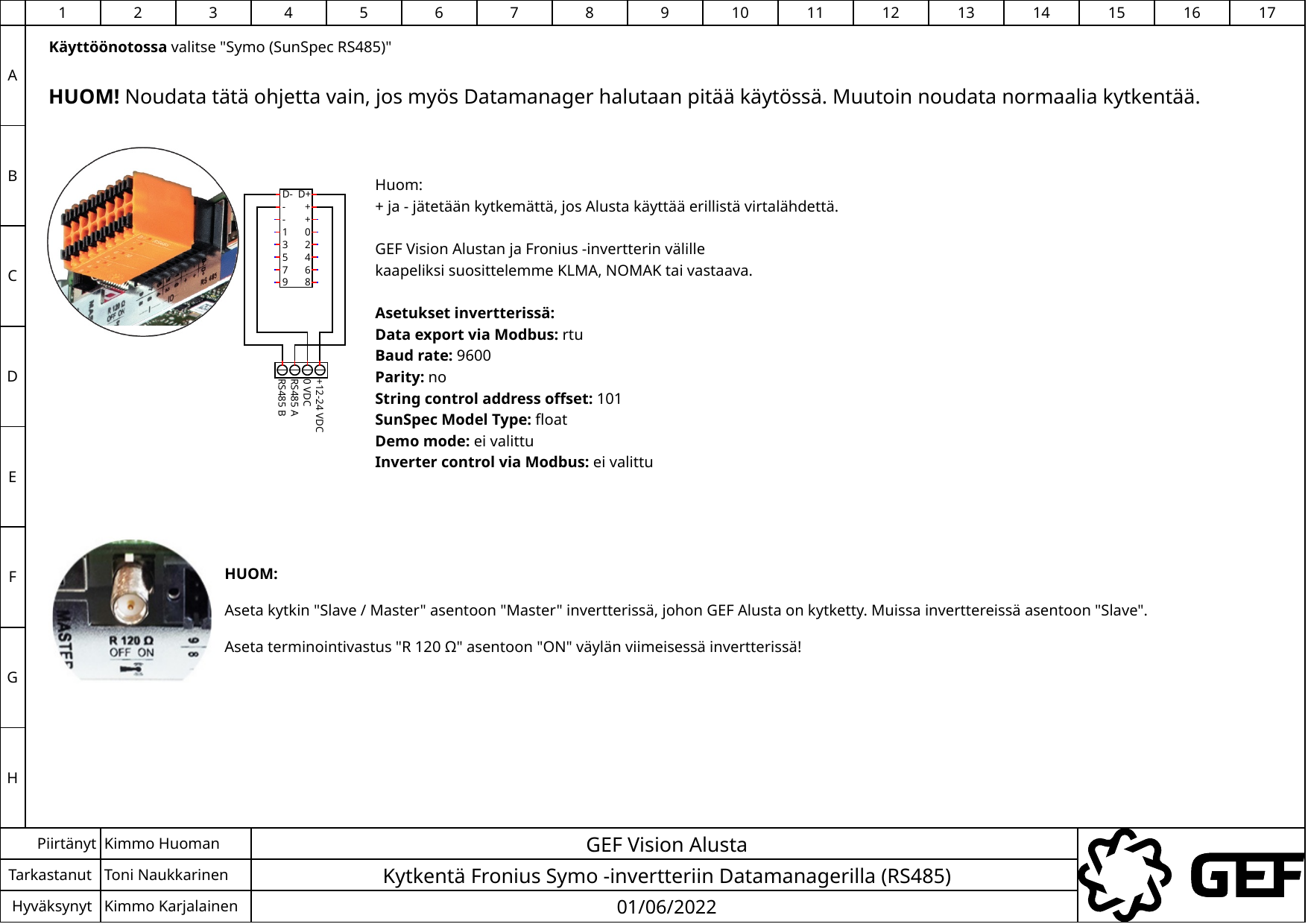

# Kytkentäkaavio
Kytkentäkaavio aukeaa klikkaamalla suuremmaksi.
# Asetukset käyttöönottotyökalussa
- Valmistaja: Fronius
- Malli: Symo DataManager (SunSpec RS485)
- Inverter number: Invertterin väyläosoite (oletusarvo 1).
- Baudrate: Väylänopeus. Oletuksena 9600, ellei muutettu DataManagerin asetuksista.
